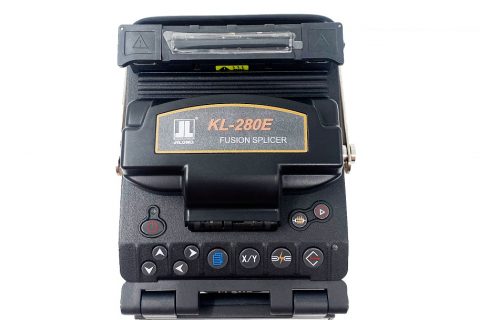

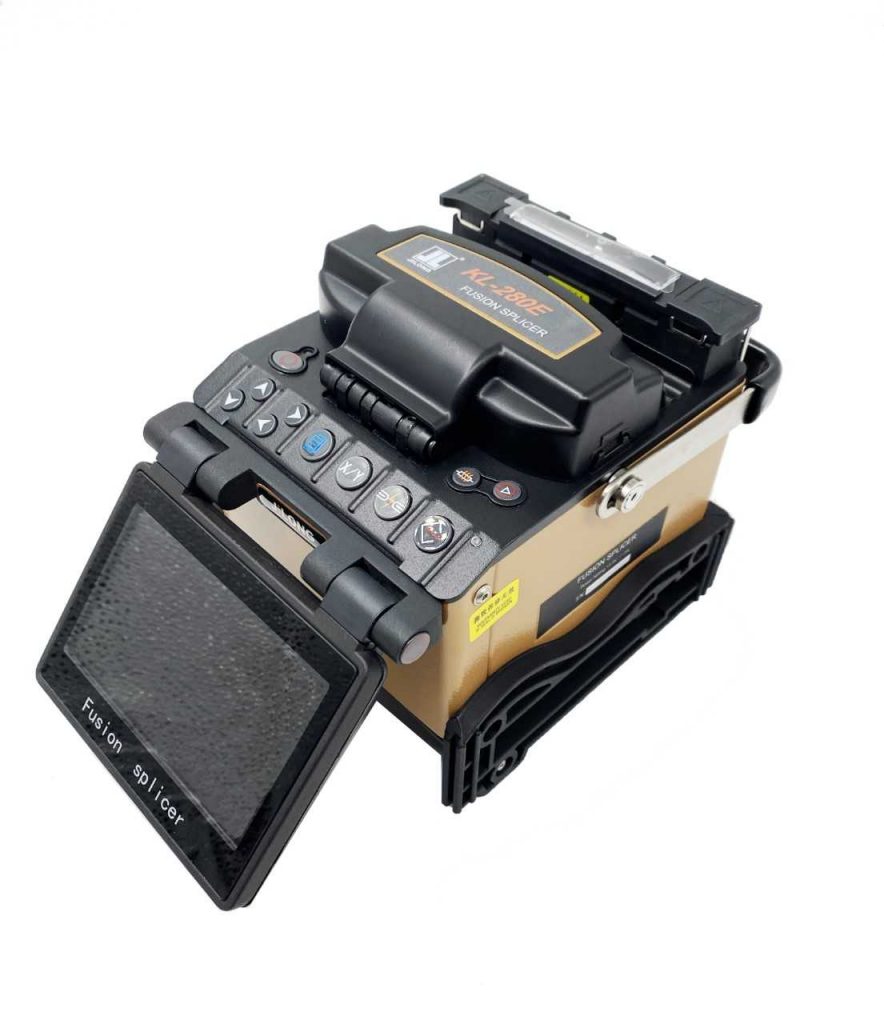

Автоматический сварочный аппарат Jilong KL-280E

Аппарат юстирует волокна по трём осям: XYZ. В KL-280Е появилась печь в современном корпусе с автостартом, адаптированная под сварные коннекторы. Новые зажимы кареток полностью универсальны и рассчитаны на все виды покрытия до 3 мм., включая свободносидящий буфер 900 мкм (опционально). Аппарат обрёл современный товарный вид, уменьшился и «похудел» почти на килограмм. Гарантированный ресурс автономной работы не менее 200 сварок с термоусадкой при любых условиях. Появилась собственная операционная система, а с ней возможность подключения флешки и сохранения изображений. Пересылка журнала сварок стала простой и быстрой. В аппарате используется беззеркальная оптическая система и элементная база нового поколения.



Сверх техминимума вы получите:

  • Возможность варить волокна в покрытии до 3 мм включительно, в том числе патчкорды и дроп-кабель (PON READY)
  • Возможность варить пигтейлы в свободно сидящем покрытии Loose Buffer (встречаются в оптических разветвителях) (опционально)
  • Сварку волокна за 9 секунд и термоусадку за 38 секунд



Jilong KL-280E отвечает основным требованиям к сваркам оптики:

  • Термоусадочная печь рассчитана на гильзы до 60 мм длиной
  • Есть механизм юстировки для устранения осевых смещений волокон
  • KL-280E не относится к типу Fixed V-groove
  • Штатные зажимы одинаково хорошо фиксируют волокно из кабеля и пигтейлы
  • При сварке волокно-волокно (магистральный кабель) и волокно-пигтейл (разварка кабеля в оптический кросс) можно использовать гильзы КДЗС 40 мм или 60 мм
  • У аппарата 2 микроскопа: X и Y
  • Аппарат легко укладывается в допуск < 0.05 дБ на стык. Среднее затухание на стык менее 0.020 дБ. Этого более чем достаточно для работы на магистральных сетях
  • Аппарат питается либо автономно от аккумулятора, либо от сети через блок питания/зарядки

134 159₽

Add to wishlist
Сравнить
Артикул: 50013 Категории: ,
Размеры Высота х Ширина х Глубина = 136 х 134 х 153 мм
Вес 1. 80 кг (с аккумулятором) / 1.50 кг (без аккумулятора)
Вес комплекта в кейсе 5.50 кг
Форма канавок V-образная, под одиночное волокно
Типы свариваемых волокон SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS(ITU-T G.653) / NZDS (ITU-T G.655)
Фиксация волокон по наружному покрытию 0.25 мм, 0.9 мм, 2 мм, 3.0 мм, плоский кабель сечением 3х2 мм и loose buffer 0.9 мм (опционально)
Длина скола 6 мм для 0.250 мм покрытия

10 мм для 0.900 мм покрытия

16 мм для 2 мм, 3 мм покрытия и дроп-кабеля 3х2 мм
16 мм для волокна в свободно сидящем покрытии 0.9 мм (loose tube buffer)
Допустимый диаметр волокна для закладывания в V-канавку 80 — 150 мкм
Сварка волокон Память: 100 программируемых режимов

Предустановленных программ: 12

Содержимое библиотеки: 53
Термоусадка гильз Память: 40 программируемых режимов

Предустановленных программ: 9

Содержимое библиотеки: 11
Затухание в сварных стыках SM: 0.02 дБ / MM: 0.01 дБ / DS: 0.04 дБ / NZDS: 0.04 дБ
Возвратные потери >> 60 дБ
Подсветка 1 белый LED
Продолжительность одной сварки 9 сек в программе Auto SM
Оценка потерь сварного стыка Автоматическая, во всех режимах
Допустимые размеры защитных гильз Длина: от 20 до 60 мм.
Диаметр: до 6 мм.
Продолжительность одной термоусадки 38 сек для гильзы 60 мм

33 сек для гильзы 40 мм
Объём журнала сварок Хранятся данные последних 10 000 сварок
Тест на разрыв 2 Н
Условия эксплуатации Высота от 0 до 5000 м; влажность от 0 до 95% без конденсата; от -10° до +50°С, скорость ветра не более 15 м/с
Условия хранения Влажность от 0 до 95% без конденсата; от -40° до +60°С

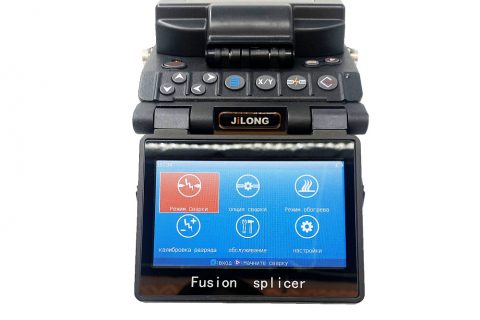

Монитор 4.3″ цветной LCD с регулируемым углом наклона.
Увеличение волокон 310х или 150x в зависимости от режима просмотра
Требуемый источник питания Внешний адаптер питания

Вход: 220В; Выход: DC 13.5 В; 4.8 А

Разъём: гнездовой, 5.5 х 2.5 мм



Литий-ионный аккумулятор 10.8 В
Ёмкость и ресурс аккумулятора 5200 мАч, 200 сварок с усадкой
Управление Клавиатура
Автоматическая калибровка дуги Да, учитывающая температуру и атмосферное давление
Ресурс электродов >3000 разрядов
Интерфейсы USB Тип А
